西安西容--电容器保护概述

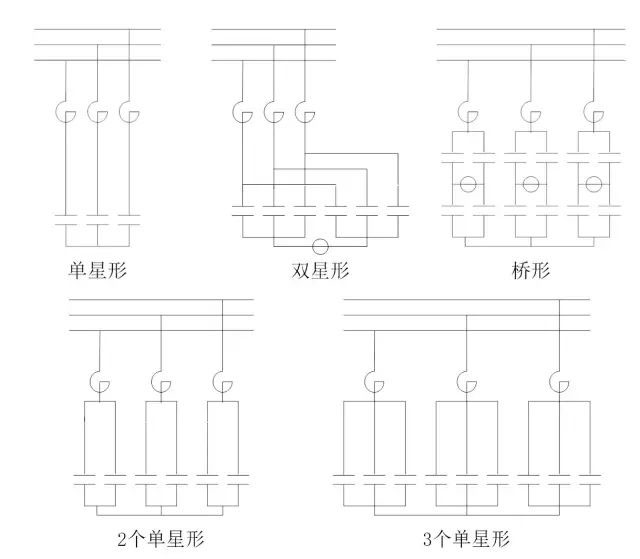

1.电容器接线形式

主要有:单星形、桥形、双星形、两个单星形、三个单星形等(北京电网使用较多的接线方式为桥形和单星形接线)。


2.电容器类型

电容器组内部小元件接线为先m并后n串且无熔丝、同时外部接线也为先M并后N串,每个单台电容器都有一个熔断器。(如下图,每台电容器单元由m个电容器小元件并联、n段串联组成,每个电容器小元件串接一根内熔丝)


整定计算原则:有内熔丝的,只考虑内熔丝熔断,电容器元件退出运行,单台电容器有熔断器的,考虑单台电容器内小元件击穿或单台电容器熔断器熔断退出运行。

3.电容器保护配置

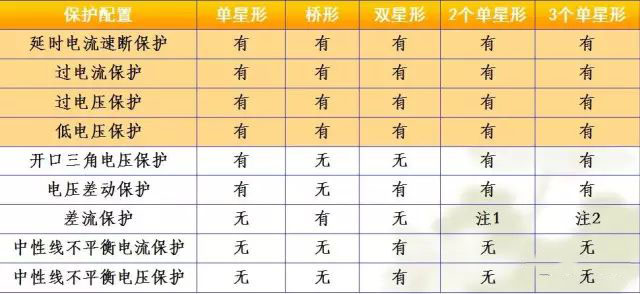

不同接线形式的电容器组保护配置有所区别,其中反应电容器外部故障的保护配置一致,反应电容器内部故障的保护配置不同,除反应外部故障(或异常)的延时电流速断保护、过电流保护、过电压保护、低电压保护外,反应内部故障的保护可只配置一种。

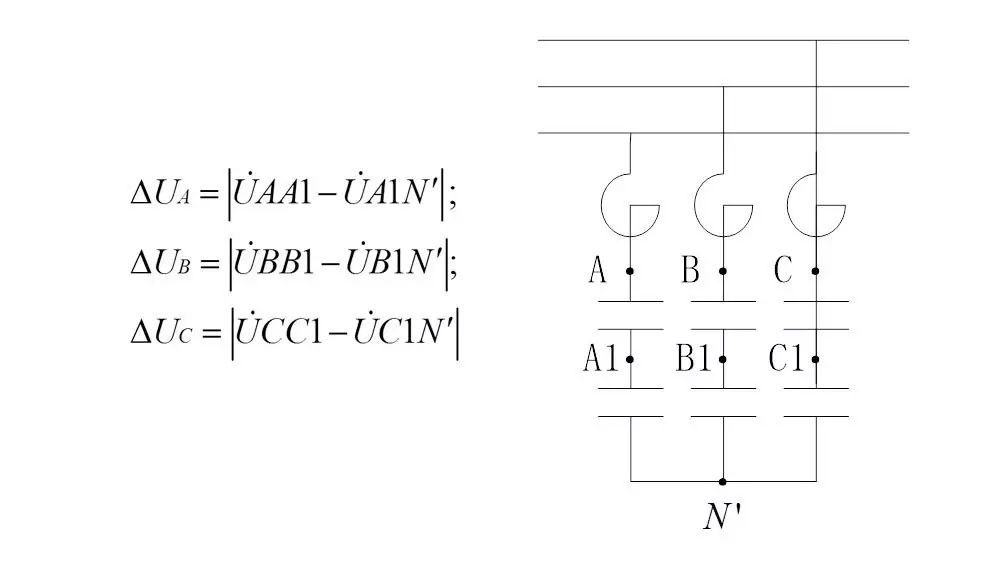

差电压保护


双星形接线电容器组中性线不平衡电流保护


桥形接线电容器组差流保护


‍4.电容器保护整定计算

1


‍  延时电流速断保护

电流保护定值按电容器端部引线故障时有足够得灵敏系数整定,一般整定为3~5倍额定电流;

考虑电容器投入过渡过程得影响,速断保护动作时间一般整定为0.1~0.2s;

在电容器端部引出线发生故障时灵敏系数不小于2。

2


过电流保护

过电流保护应为三相式;

过电流保护电流定值应可靠躲电容器额定电流,一般整定为1.5~2倍额定电流;

保护动作时间一般整定为0.3~1s。

3


过电压保护

过电压保护定值应按电容器端电压不长时间超过Kv倍电容器额定电压得原则整定;

过电压保护动作时间应在1min以内;

过电压保护可根据实际情况选择跳闸或发信号。

4


低电压保护

低电压定值应能在电容器所接母线失压后可靠动作,而在母线电压恢复正常后可靠返回,一般整定为0.3~0.6倍额定电压,保护动作时间应与本母线出线后备保护时间配合。

5


单星接线电容器的开口三角电压保护

电压定值按部分单台电容器(或单台电容器内小电容器元件)切除或击穿后,故障相其余单台电容器所承受的电压(或单台电容器内小电容器元件)不长期超过Kv倍额定电压的原则整定,同时还应可靠躲过电容器组正常运行时的不平衡电压。动作时间一般整定为0.1~0.2s。
