并联电容器、串联电抗器额定电压的选择

1. 《并联电容器装置设计规范》（GB50227-1995）中电容器额度电压的选择主要原则如下：

   应计入电容器接入电网处的运行电压；

   电容器运行中承受的长期工频过电压，应不大于电容器额定电压的1.1倍；

   应计入接入串联电抗器引起的电容器运行电压的升高；

   应充分利用电容器的容量，并确保安全。

2. 运行电压高于电容器额定电压的危害

   众所周知，电容器的输出容量与运行电压的平方成正比，当电容器运行在额定电压时则输出额定容量；当电容器运行在额定电压以下时，则达不到额定容量。如果电容器的额度电压取过大的安全裕度就会出现过大的容量亏损。但电容器的额定电压取过小，运行电压高于额定电压，如超过1.1倍，将导致电容器的过载，电容器的内部介质将局部放电，其对绝缘介质的危害极大。由于电子和离子直接撞击介质，固体和液体介质就会粉姐产生臭氧和氮的氧化物等气体，使介质受到化学腐蚀并使介损增大，局部过热，可能会发展成绝缘击穿。所以，额定电压是电容器的一项重要参数。

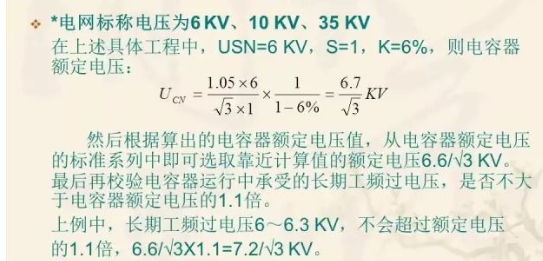

3. 电容器额定电压的合理选择

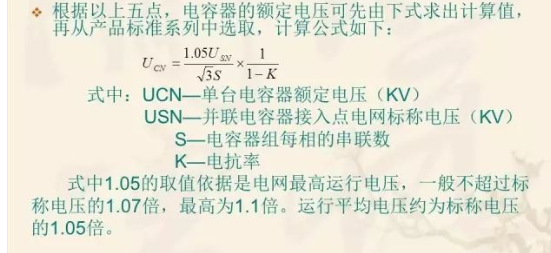

   在分析电容器端子上的预期电压时，应考虑以下五点：

   （1）并联电容器装置接入电网后引起的电网电压升高

4. （2）谐波引起电网电压升高

        （3）装设串联电抗器引起的电容端电压升高

        （4）相间和串联段间的容差，将形成电压分补不均，使部分电容器电压升高

        （5）轻负荷引起的电网电压升高

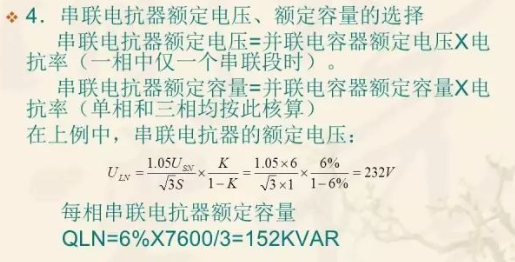

结论：串联电抗器额定端电压、额定容量均与并联电容器的额定电压、额定容量及电抗率有关。如果为了提高并联电容器装置运行的安全可靠性，提高所选择并联电容器的额度电压，则必须通过计算重新确定串联电抗器的参数，保持电抗率不变。
