1. 什么是电容补偿柜？

   电容补偿就是无功补偿或者功率因数补偿。电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。电力电容补偿也称功率因数补偿。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

2. 电容补偿柜的作用

   提高负载功率因数，降低无功功率，提高供电设备的效率;降低网损，节约能源;增加电网传输容量，提高稳定极限

3. 电容柜工作原理及组成

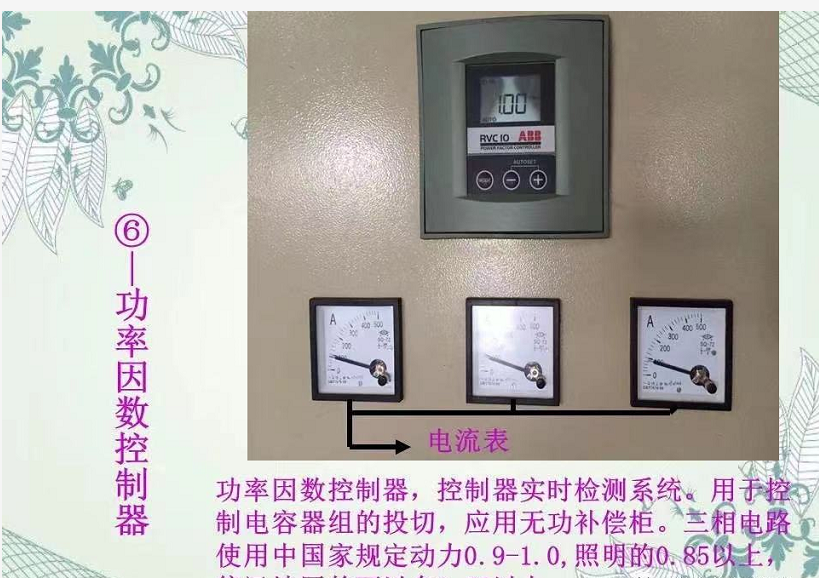

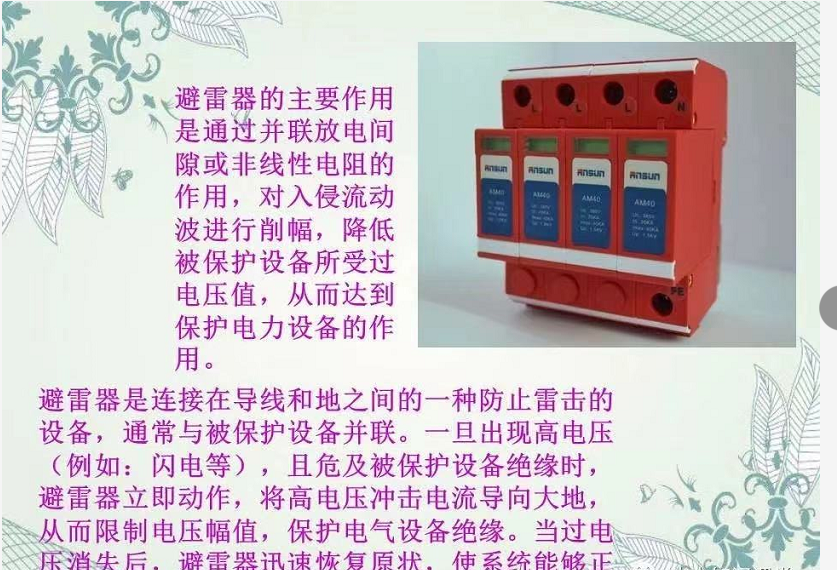

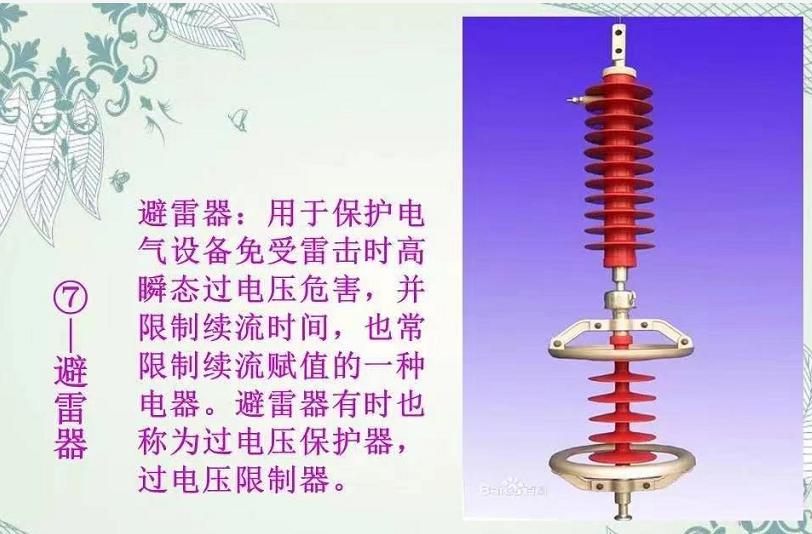

   它是指合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。一般来说，电容补偿柜由柜壳、母线、隔离开容断器、接触器、热继电器、电容器、避雷器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

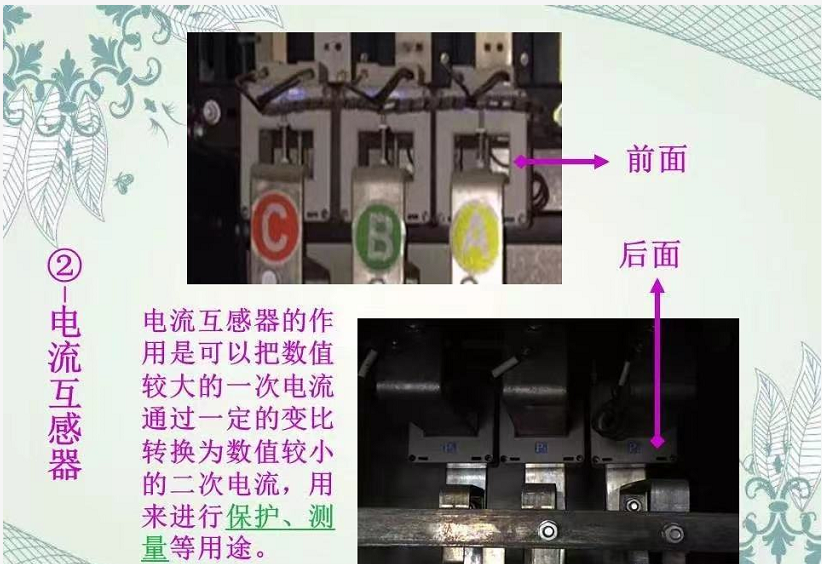

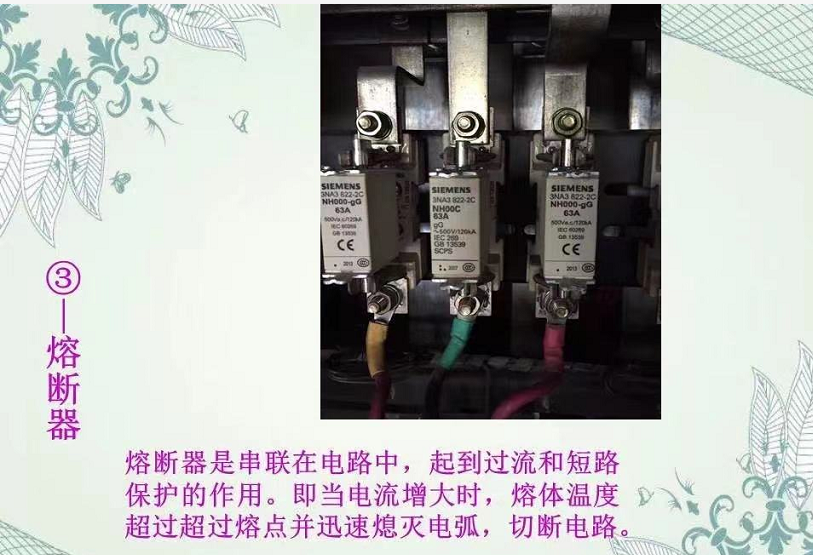

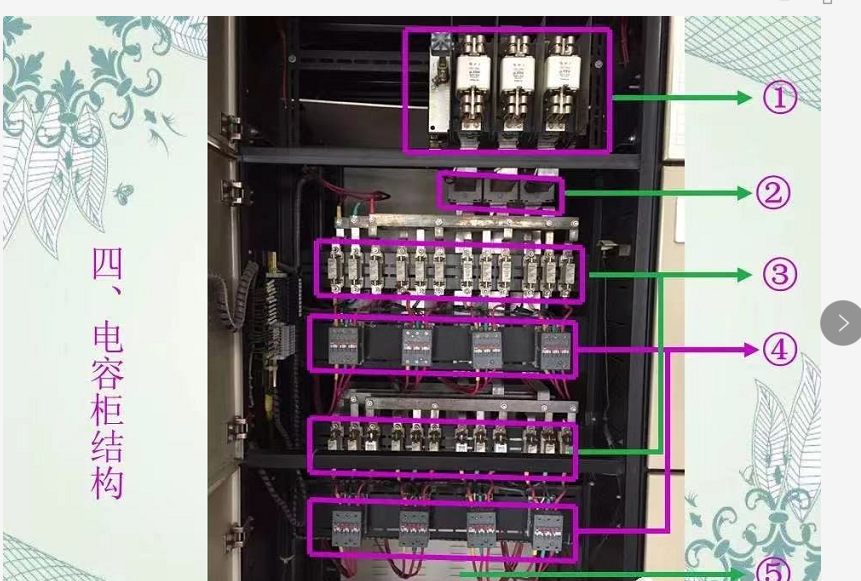

4. 电容柜结构（以低压电容柜为例）



5、电容柜的安全及操作

打开高压电容补偿柜前必须先断开断路器或隔离开关，让高压电容补偿柜的放电装置自动放电，三分钟后方可打开柜门，打开柜门后须人工放电。

高压电容补偿在运行中发出特殊响声是内部绝缘崩溃先兆，应立即停止运行，查找故障高压电容补偿。

高压电容补偿外壳膨胀是过电压引起介质分解析出气体，应立即停止运行查找故障高压电容补偿。

禁止高压电容补偿断开后又立即投入，这样对其它用电设备和高压电容补偿本身会产生严重损害，一般需三分钟以上的时间间隔，对于自动投切的电容柜，如果电网功率因数变化较快，应适当延长延时时间。

高压电容补偿可能对电压和谐波有放大作用用户订货时应说明企业电压和谐波情况，以便特殊处理，电容运行中必须时时检查高压电容补偿出现异常，立即切断。

高压电容补偿内外均需通风良好，以延长电容使用寿命。

保持高压电容补偿表面干净，避免发生闪络事故。

对电容柜定期进行红外测温，做好记录
