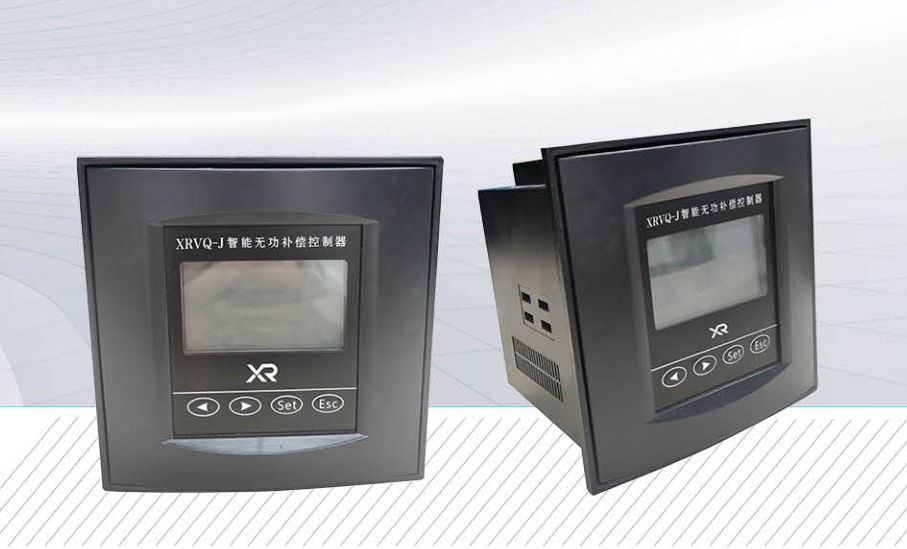

XRVQ-J低压智能无功补偿控制器符合《JB/T9663-1999》和《DL/T597-1996》标准。其人机界面采用大屏幕LCD中文液晶显示器，并集先进的单片机技术为核心。其安装操作方便，适用于交流0.4KV、50Hz低压配电系统无功补偿控制。该控制器具有实时监测电网各项参数、谐波保护、无功补偿及保护警示等功能。

1．显示功能

采用低功耗LCD液晶中文显示屏，可实时监测电网有关参数，显示设置参数，工作状态。

1）可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电容器投切状态和故障警示；

2）可显示电流变比、过压保护、谐波设置、投/切延时、投/切门限、编码方式、电容路数、电容容量等设置参数。

2．设置功能

1）可直接设置电流变比、过压保护、欠压保护、谐波电压设置、谐波电流设置、温度、目标功率因数、投切门限、控制延时、电容配置、通信参数等设置项。

2）设置参数自动记忆，掉电不丢失。

3．无功补偿功能

1）取样物理量为无功功率，无投切振荡、无补偿呆区；

2）具有手动投切和自动投切两种运行方式；

3）逻辑投切方式，每组容量自由设定；

4）投切方式采用全△接法；

5）控制输出能适应电子开关、交流接触器、复合电子开关或真空接触器等不同投切元件；

6）控制输出接点路数。

4．保护功能

1）具有自检复归和自动复位功能；

2）具有欠压、过压保护功能；

3）具有谐波超限保护功能。

5．超限及故障警示功能

   当电网出现故障或某个参数超限时，报警指示点亮闪烁，提示过压、欠压或其它某个参数超限。

1、海拔高度：≤2500米

2、环境温度：－20℃~+70℃

3、相对湿度：40℃时20%-90%

4、大气压力：79.5Kpa～106KPa

5、环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

１．基本参数

电源电压：AC220V±20%   50Hz±5%

取样电压：AC380V

取样电流：0～5A

本机功耗：≤15W

２．控制参数

电流变比：1－1000

过压设置：400V－480V   步长1V

欠压设置：300V－360V   步长1V

谐波电压设置：1%－25%

谐波电流设置：1%－100%

目标功率因数：0.8-1.00

投切门限：0.5－1.2   步长0.1

投切延时：0.1S－600S

电容路数：1－12路

电容容值：0－200Kvar   步长1

灵敏度：≥100mA

输出接点：12路 每路DC12V、60mA或AC250V、5A

３．测量精度

电压：±0.5%

电流：±0.5%

功率因数：±1.0%

有功功率：±2.0%

无功功率：±2.0%

４．其他

整机性能：符合《DL/T597-1996低压无功补偿控制器订货技术条件》。

抗干扰性：符合《GB/T15153.1-1998运动终端及系统第二部分第1篇电源和电磁兼容性》。

以上参数以12回路为例，如有其他需求，可与我公司协商后确定。
